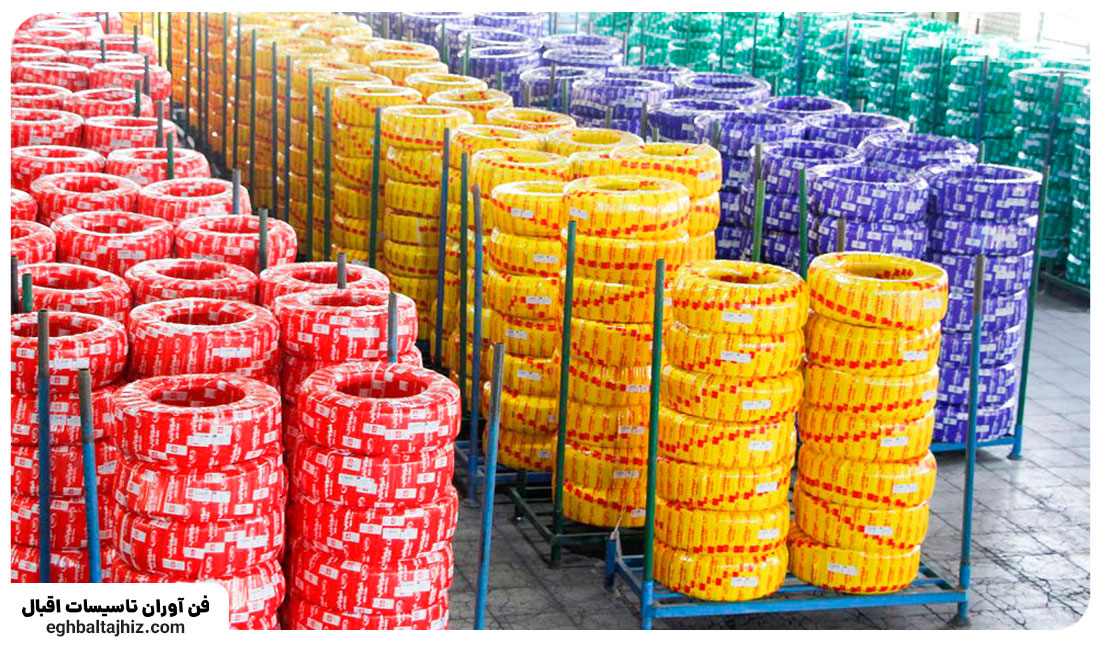

لوله پنج لایه: راهنمای جامع انواع، مشخصات فنی و کاربردها | همه چیز درباره لوله 5 لایه

لوله پنج لایه یکی از مهمترین و پرکاربردترین محصولات در صنعت تاسیسات و ساختمان است که امروزه جایگزین مناسبی برای لوله‌های سنتی و فلزی شده است. این لوله‌ها با ترکیب هوشمندانه لایه‌های پلیمری و فلزی، مزایای منحصر به فردی را ارائه می‌دهند. در این راهنمای جامع، به بررسی دقیق انواع لوله 5 لایه، مشخصات فنی، کاربردها و نکات مهم در انتخاب و نصب آن‌ها خواهیم پرداخت تا بتوانید آگاهانه‌ترین تصمیم را برای پروژه خود بگیرید.

معرفی و ساختار لوله پنج لایه

در دهه‌های گذشته، استفاده از لوله‌های فلزی در تاسیسات ساختمانی رایج بود. اما مشکلاتی مانند خوردگی، زنگ‌زدگی و وزن بالا باعث شد تا مهندسان به دنبال جایگزینی مناسب‌تر باشند. پس از سال‌ها تحقیق و توسعه، لوله‌های پنج لایه معرفی شدند که ترکیبی هوشمندانه از مواد پلیمری و فلزی را ارائه می‌دهند. این نوآوری توانست مشکلات لوله‌های سنتی را برطرف کند و مزایای جدیدی را به همراه داشته باشد.

ساختار و لایه های تشکیل دهنده

لوله‌های پنج لایه از ترکیب پیچیده‌ای از مواد مختلف تشکیل شده‌اند. لایه داخلی و خارجی از جنس پلی‌اتیلن مخصوص است که مقاومت بالایی در برابر خوردگی و مواد شیمیایی دارد. لایه میانی از جنس آلومینیوم است که نقش کلیدی در استحکام و انعطاف‌پذیری لوله دارد. دو لایه چسب مخصوص نیز وظیفه اتصال لایه‌های پلیمری به آلومینیوم را بر عهده دارند. این ساختار پیچیده باعث می‌شود تا لوله از مزایای هر دو ماده بهره‌مند شود.

استانداردهای تولید و کیفیت

تولید لوله‌های پنج لایه تحت استانداردهای سختگیرانه‌ای انجام می‌شود. استانداردهای بین‌المللی مانند ASTM F1282، ASTM F-1335 و استاندارد ملی ایران ISIRI 12753 بر روند تولید این محصولات نظارت دارند. این استانداردها شامل الزامات دقیقی در مورد کیفیت مواد اولیه، فرآیند تولید و تست‌های کنترل کیفیت هستند تا اطمینان حاصل شود که محصول نهایی قابلیت اطمینان و عملکرد مورد نیاز را دارد.

انواع لوله های پنج لایه

لوله پنج لایه Pex-Al-Pex

لوله‌های Pex-Al-Pex از پیشرفته‌ترین انواع لوله‌های پنج لایه هستند. در این نوع، لایه‌های داخلی و خارجی از پلی‌اتیلن کراس‌لینک شده (PEX) ساخته شده‌اند. این ماده یک پلیمر مهندسی شده است که در دسته پلیمرهای گرماسخت قرار می‌گیرد و خواص منحصر به فردی دارد. مقاومت حرارتی بالا تا 95 درجه سانتیگراد، مقاومت در برابر یخ‌زدگی و انعطاف‌پذیری مناسب از ویژگی‌های اصلی این نوع لوله است.

لوله پنج لایه Pert-Al-Pert

لوله‌های Pert-Al-Pert از نسل جدیدتر لوله‌های پنج لایه هستند که از کوپلیمر اتیلن اکتن با ساختار مولکولی خاص ساخته شده‌اند. این نوع لوله‌ها مزایای منحصر به فردی مانند عدم حساسیت به محیط‌های مرطوب و طول عمر بالا دارند. همچنین هزینه تولید آن‌ها نسبت به نوع Pex-Al-Pex کمتر است که باعث می‌شود گزینه اقتصادی‌تری برای برخی کاربردها باشند.

• مقاومت حرارتی تا 70 درجه سانتیگراد
• عدم حساسیت به رطوبت محیط
• قابلیت بازیافت کامل
• نصب و اجرای آسان

لوله پنج لایه Pe-Al-Pe

لوله‌های Pe-Al-Pe که گاهی به عنوان نسل اول لوله‌های پنج لایه شناخته می‌شوند، برای کاربردهای خاص طراحی شده‌اند. مهم‌ترین ویژگی این نوع، تحمل فشار بالای آن (تا 20 اتمسفر) است که آن را برای انتقال آب شرب در شرایط پرفشار مناسب می‌سازد. این لوله‌ها اگرچه محدودیت‌هایی در تحمل دما دارند، اما برای کاربردهای خاص همچنان گزینه مناسبی هستند.

مشخصات فنی و ویژگی های لوله پنج لایه

در ادامه این مقاله به مشخصات فنی و ویژگی ها خواهیم پرداخت!

مشخصات فیزیکی و مکانیکی

لوله‌های پنج لایه دارای مشخصات فیزیکی و مکانیکی منحصر به فردی هستند که آن‌ها را برای کاربردهای مختلف مناسب می‌سازد. ضریب انتقال حرارت این لوله‌ها حدود 0.4 وات بر متر کلوین است که عایق حرارتی مناسبی را فراهم می‌کند. همچنین ضریب انبساط طولی بسیار پایین (25×10^-6) باعث می‌شود تا در تغییرات دمایی، کمترین تغییر طول را داشته باشند. این ویژگی‌ها در کنار مقاومت مکانیکی بالا، عمر مفید این لوله‌ها را تا بیش از 50 سال افزایش می‌دهد.

سایز و ابعاد استاندارد

لوله‌های پنج لایه در طیف وسیعی از سایزها از 16 تا 75 میلیمتر تولید می‌شوند. سایزهای کوچکتر (16 تا 40 میلیمتر) معمولاً به صورت کلافی عرضه می‌شوند که نصب آن‌ها را آسان‌تر می‌کند. سایزهای بزرگتر (50 تا 75 میلیمتر) به صورت شاخه‌ای تولید می‌شوند و برای کاربردهای صنعتی و تجاری مناسب‌تر هستند. ضخامت دیواره لوله‌ها نیز متناسب با سایز و کاربرد آن‌ها از 2 تا 7.5 میلیمتر متغیر است.

تحمل دما و فشار

یکی از مهمترین ویژگی‌های لوله‌های پنج لایه، توانایی تحمل دما و فشار بالاست. این لوله‌ها قادرند در دمای کاری مداوم 80 درجه سانتیگراد و در کوتاه مدت تا 100 درجه سانتیگراد را تحمل کنند. همچنین در دماهای پایین تا منفی 40 درجه سانتیگراد نیز مقاوم هستند. از نظر تحمل فشار، این لوله‌ها می‌توانند فشار کاری 10 بار را به مدت 50 سال به صورت مداوم تحمل کنند.

مزایا و محدودیت های لوله پنج لایه

مزایای استفاده از لوله پنج لایه

لوله‌های پنج لایه مزایای متعددی نسبت به سایر انواع لوله‌ها دارند. عدم زنگ‌زدگی و خوردگی، مقاومت در برابر مواد شیمیایی، و عمر طولانی از مهمترین این مزایا هستند. همچنین نصب سریع و آسان این لوله‌ها باعث کاهش هزینه‌های اجرا می‌شود. سطح صاف داخلی لوله‌ها نیز باعث کاهش افت فشار و بهبود جریان سیال می‌شود.

• مقاومت در برابر خوردگی و زنگ‌زدگی
• عایق حرارتی مناسب
• نصب سریع و آسان
• عمر مفید بالا

محدودیت ها و نکات احتیاطی

علی‌رغم مزایای فراوان، لوله‌های پنج لایه محدودیت‌هایی نیز دارند. قیمت اولیه بالاتر نسبت به لوله‌های تک لایه، حساسیت به اشعه UV و نیاز به تجهیزات خاص برای نصب از جمله این محدودیت‌ها هستند. همچنین باید توجه داشت که انتخاب نادرست سایز یا نوع لوله می‌تواند مشکلات جدی در سیستم ایجاد کند.

کاربردهای لوله پنج لایه

سیستم های تاسیساتی ساختمان

لوله‌های پنج لایه در سیستم‌های تاسیساتی ساختمان کاربردهای گسترده‌ای دارند. از جمله مهمترین کاربردها می‌توان به سیستم‌های آب سرد و گرم مصرفی، سیستم‌های گرمایش از کف، و سیستم‌های گرمایشی و سرمایشی اشاره کرد. این لوله‌ها به دلیل مقاومت بالا در برابر دما و فشار، گزینه مناسبی برای این کاربردها هستند.

• سیستم‌های آب سرد و گرم مصرفی
• سیستم‌های گرمایش از کف
• سیستم‌های گرمایشی و سرمایشی
• سیستم‌های تهویه مطبوع

صنایع مختلف

علاوه بر کاربردهای ساختمانی، لوله‌های پنج لایه در صنایع مختلف نیز استفاده می‌شوند. در صنایع غذایی و دارویی به دلیل بهداشتی بودن و عدم واکنش با مواد شیمیایی، در صنایع پزشکی برای انتقال گازهای طبی، و در صنایع نفت و گاز برای انتقال سیالات مختلف کاربرد دارند. مقاومت بالای این لوله‌ها در برابر خوردگی و فشار، آن‌ها را برای کاربردهای صنعتی مناسب می‌سازد.

اصول نصب صحیح لوله پنج لایه

نصب صحیح لوله‌های پنج لایه نقش مهمی در عملکرد و طول عمر آن‌ها دارد. استفاده از ابزار مناسب، رعایت فواصل استاندارد در نصب بست‌ها، و اجرای صحیح اتصالات از مهمترین نکات در نصب این لوله‌ها هستند. همچنین باید از محافظت لوله‌ها در برابر نور مستقیم خورشید و ضربات مکانیکی اطمینان حاصل کرد. تست فشار سیستم پس از نصب نیز برای اطمینان از عدم نشتی ضروری است.

• استفاده از ابزار مناسب و استاندارد
• رعایت فواصل مجاز در نصب بست‌ها
• محافظت در برابر عوامل محیطی
• تست فشار پس از نصب

جمع بندی

لوله پنج لایه یکی از پیشرفته‌ترین و کاربردی‌ترین محصولات در صنعت تأسیسات و ساختمان است که با ترکیبی از مواد پلیمری و فلزی طراحی شده است. این لوله‌ها با ساختاری شامل لایه‌های پلی‌اتیلن، آلومینیوم و چسب‌های تخصصی، مزایای متعددی نظیر مقاومت در برابر خوردگی، فشار و دمای بالا، عمر طولانی و نصب آسان را ارائه می‌دهند. انواع مختلفی از لوله‌های پنج لایه، شامل Pex-Al-Pex، Pert-Al-Pert و Pe-Al-Pe، هرکدام ویژگی‌های خاصی دارند و برای کاربردهای مختلف مانند سیستم‌های گرمایش از کف، تأمین آب شرب، و صنایع غذایی و دارویی مناسب هستند. استانداردهای سخت‌گیرانه تولید و کیفیت، از جمله ASTM و ISIRI، تضمین‌کننده عملکرد و دوام این محصولات است.

در انتخاب و نصب این لوله‌ها باید به اصولی مانند استفاده از ابزار مناسب، رعایت فاصله بست‌ها، و انجام تست‌های فشار توجه ویژه داشت. همچنین محدودیت‌هایی نظیر قیمت اولیه بالاتر و حساسیت به اشعه UV نیازمند مدیریت صحیح هستند. با رعایت نکات فنی و استانداردها، لوله‌های پنج لایه گزینه‌ای بهینه و قابل‌اعتماد برای پروژه‌های تأسیساتی به شمار می‌روند.
